● 溶接設備

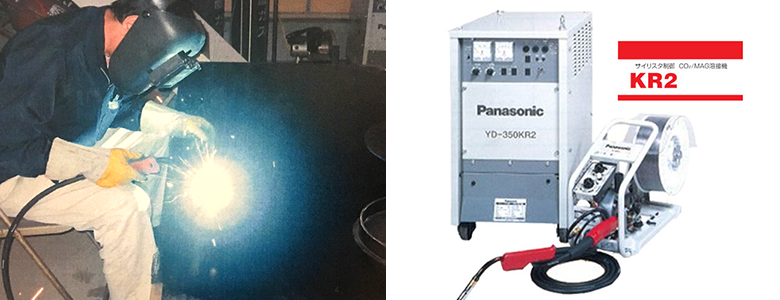

Panasonic YD-350KR2 半自動溶接機仕様表

項目 YD-200KR2 YD-350KR2 YD-500KR2
定格入力電圧・相数 AC 200V 3相 AC 200V 3相 AC 200V 3相
周波数 50・60Hz 兼用 50・60Hz 兼用 50・60Hz 兼用
定格入力 7.6kVA,6.5kW 18.1kVA,16.2kW 31.9kVA,28.1kW
出力静電性 定電圧特性 定電圧特性 定電圧特性
出力電力 DC50~200A DC60~350A DC60~500A
出力電圧 DC15~25V DC16~36V DC16~45V
最高無負荷電圧 35V 52V 66V
定格使用率(10分間期) 50% 50% 60%
適応ワイヤ 【軟鋼ソリッドワイヤ】
0.9,1.0,1.2mm
【フラックス入りワイヤ】
1.2mm
【軟鋼ソリッドワイヤ】
0.9,1.0,1.2mm
【フラックス入りワイヤ】
1.2mm
【軟鋼ソリッドワイヤ】
1.2,1.4,1.6mm
【フラックス入りワイヤ】
1.2,1.4,1.6mm
外形寸法(幅×奥行き×高さ) 380×530×730(mm) 380×530×730(mm) 436×675×762(mm)
質量 約76kg 約95kg 約148kg

Panasonic アーク溶接機 仕様表

  仕様【300A機】 備考
電源 単相AC200V50Hzまたは60Hz 定格電圧±10%
整備容量 商用電源 25kVA
エンジン発電機 定格の3倍以上 補償巻線を備えたもの
入力保護機器 漏電しゃ断器 150A
ケーブル断面積
(銅線)
溶接電源入力側 22㎟以上
溶地線 14㎟以上 ケース接地、母材接地とも
